| 泊頭市達昌機械光學合像水平儀制造商咨詢電話：0317-8266666 |
| 光學合像水平儀用途：合像水平儀廣泛用于測量平面和圓柱面對水平方向的傾斜度，以及機床與光學機械儀器的導軌或機座等的平面度、直線度和設備安裝位置的正確度。合像水平儀的工作原理： 合象水平儀是利用棱鏡將水準器中的氣汽象符合放大，來提高讀數的準確度，利用杠桿、微動螺桿這一套傳動機構來提高讀數的靈敏度。所以被測量件傾斜0.01毫米/米時，就可準確的在合象儀中讀出。 |
光學合像水平儀用途：合像水平儀廣泛用于測量平面和圓柱面對水平方向的傾斜度，以及機床與光學機械儀器的導軌或機座等的平面度、直線度和設備安裝位置的正確度。

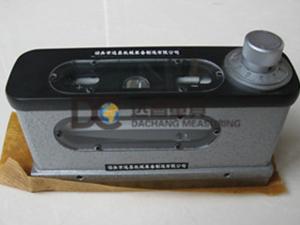

光學合像水平儀的結構：合像水平儀主要由微動螺桿、螺母、度盤、水準器、棱鏡、放大鏡、杠桿以及具有平面和V型工作面的底座等制藥部件組成。
光學合像水平儀技術數據：
1.刻度盤分劃值：0.01mm/m
2.蕞大測量范圍正負：0-10mm/m
3.示值誤差：正負1mm/m范圍內正負0.01mm/m
4.全部測量范圍內正負0.02mm/m
5.工作面平面性偏差：0.003mm
6.水準器格值：0.1mm/m
7.工作面尺寸：（mm）165*48
8.儀器重量：2公斤
合像水平儀的工作原理： 合象水平儀是利用棱鏡將水準器中的氣汽象符合放大，來提高讀數的準確度，利用杠桿、微動螺桿這一套傳動機構來提高讀數的靈敏度。所以被測量件傾斜0.01毫米/米時，就可準確的在合象儀中讀出。（在合象水平儀中水準器主要是起指零的作用。）
【使用方法】
將合象水平儀按置在被檢驗件的工作表面上，由于被檢驗面的傾斜而引起兩氣泡象的不重合，則轉動度盤，一直到兩氣泡象重合為止，此時即可得出讀數。被檢驗件的實際傾斜度，可通過下式進行計算：
實際傾斜度=刻度值×支點距離×刻度盤讀數
例如：刻度盤讀數為5格，對此種合象水平儀而言，刻度值和支點距離都為定值，即刻度值為0.001mm/m支點距離為165mm
則：實際傾斜度=0.001/1000×165mm×5=0.00825mm
【零位調整方法】
如發現合象水平儀的零位不正時，可進行調正。即將合象水平儀放在按置平穩的平臺上，轉動刻度盤使兩氣泡重合得第壹個讀數α，然后將儀器高速轉180度，放回原位。重新轉動刻度盤使兩氣泡象重合，得第貳個讀數β，則1/2（α+β）即為該儀器的零位誤差。此格，使零位偏差值與指針線對齊，然后將螺釘固緊，即可。
【注意事項】
(1)合象水平儀使用前，用汽油把油污洗凈，再用脫脂紗布揩擦干凈。
(2)溫度變化對水準器的位置影響很大，使用時必需和熱隔離，以免產生其它誤差。
(3)測量時旋轉度盤必需待兩氣泡全部符合后，按度盤正負方向的分度值進行讀數。
(4)如發現合象水平儀的零位不正時，可進行調正。即將合象水平儀放在按置平穩的平臺上，轉動刻度盤使兩氣泡重合得第壹個讀數α，然后將儀器高速轉180度，放回原位。重新轉動刻度盤使兩氣泡象重合，得第貳個讀數β，則1/2（α+β）即為該儀器的零位誤差。此格，使零位偏差值與指針線對齊，然后將螺釘固緊，即可。
(5)合象水平儀在正確使用的條件下，本廠保證自發貨日起六個月期限負責修理壹切由于制造的原因而產生的缺陷，但提出該項要求的產品外觀必需完整，妥善保管。
泊頭市達昌機械裝備制造有限公司位于渤海之濱”鑄造之鄉”的泊頭市，北依首都北京及傳統的工商業名城天津，靠近橫貫南北的京滬鐵路、京滬高速公路及104、106國道，交通十分便利，是由市機械修造廠改制而來的民營企業。我公司鑄造經驗豐富，擁有雄厚的技術實力和豐富的生產經驗，持有國家平板量具生產許可證，帥先通過ISO9001質量體系認證，經省、市計量技術監督局連續不定的抽樣檢驗，各項技術指標均達到或超過國家鑒定規程要求，被省市兩級有關部門授予“重合同、守信譽”單位。產品銷往31個省市、自治區，部分產品遠銷美國、德國、韓國等國家深受國內外客戶的好評。
我公司主要生產的產品有：鑄鐵檢驗平板、劃線平板、焊接平板、T型槽裝配平臺、鏜銑機工作臺、三座標平臺、電機試驗平臺、火工平臺、落地鏜床工作臺、鎂鋁輕型平尺、鑄鐵平型平尺、橋型平尺、方尺、直角尺、機床專用角度尺、檢驗方箱、劃線方箱、磁性方箱、磁性V型架、偏擺檢查儀、齒輪跳動檢查儀、機床檢驗棒、機床調整墊鐵、機床防震墊鐵、階梯墊鐵、等高墊鐵、鑄鐵Ｖ型鐵、鋼件v型架、鑄鐵彎板、正弦規、軸用卡板或止口卡板、校對光滑專用環規、光滑級限孔用量規、劃線盤、圓柱角尺、鍍鉻千斤頂、花崗石平板、平尺、方尺、方箱、平行規、花崗石可調支柱、Ｖ型塊、Ｖ型架、花崗石表座等工量具，也可訂制各種非標準量具（需用戶附圖紙）。
【溫馨提示】
誠信—“達昌機械”為您提供好的商品和良好的服務
【客戶訂貨須知】
一、本產品質保一年，請您勿拿我們好的產品與劣質產品以外觀一樣為理由做比較。
二、為保證經銷商利益，公司已把價格調至低價格，謝絕您任何形式的議價。
三、本產品為木箱包裝，您所在城市有直達專線的優先選擇，一般48小時內到貨，偏遠或小城鎮均為汽運物流配貨（一般是華宇和佳吉），一般到貨4-7天，運費我們來付，沒有特別說明我們一般給客戶報的是到客戶所在的城市的貨站的價格，如需送到提前聲明。如您特別要求快遞、空運及鐵路快件需自行支付運費。
四、請您收貨后及時開箱查驗貨物數量及外觀是否完好，如有異議請與一個工作日以書面的形式與我司聯系，否則公司將做默認無誤處理。
五、發票不隨貨發出，EMS或圓通速遞寄出，如您訂貨已是25號以后，發票會在下月初為您寄出。
